Однофазные выпрямительные диодные мосты, рассчитанные на максимальное напряжение до 1000 Вольт и импульсный ток нагрузки до 50 Ампер
Описание

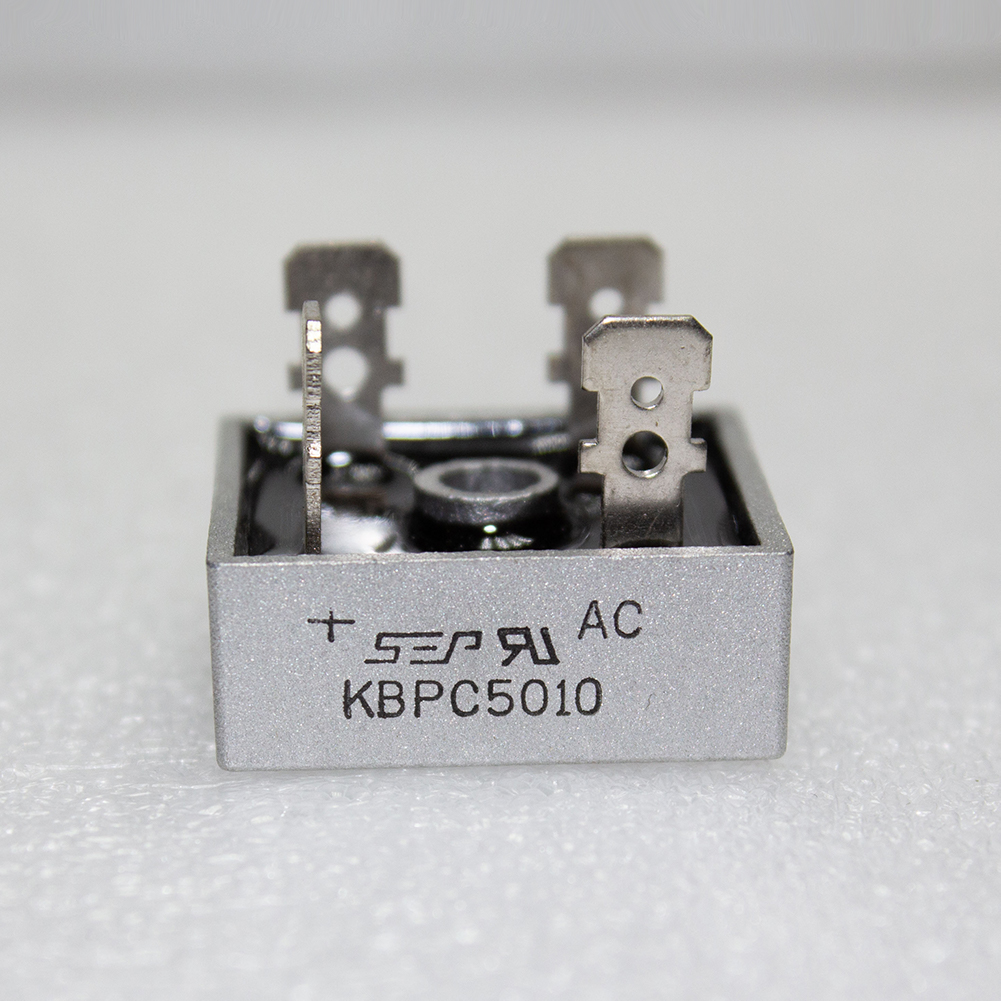

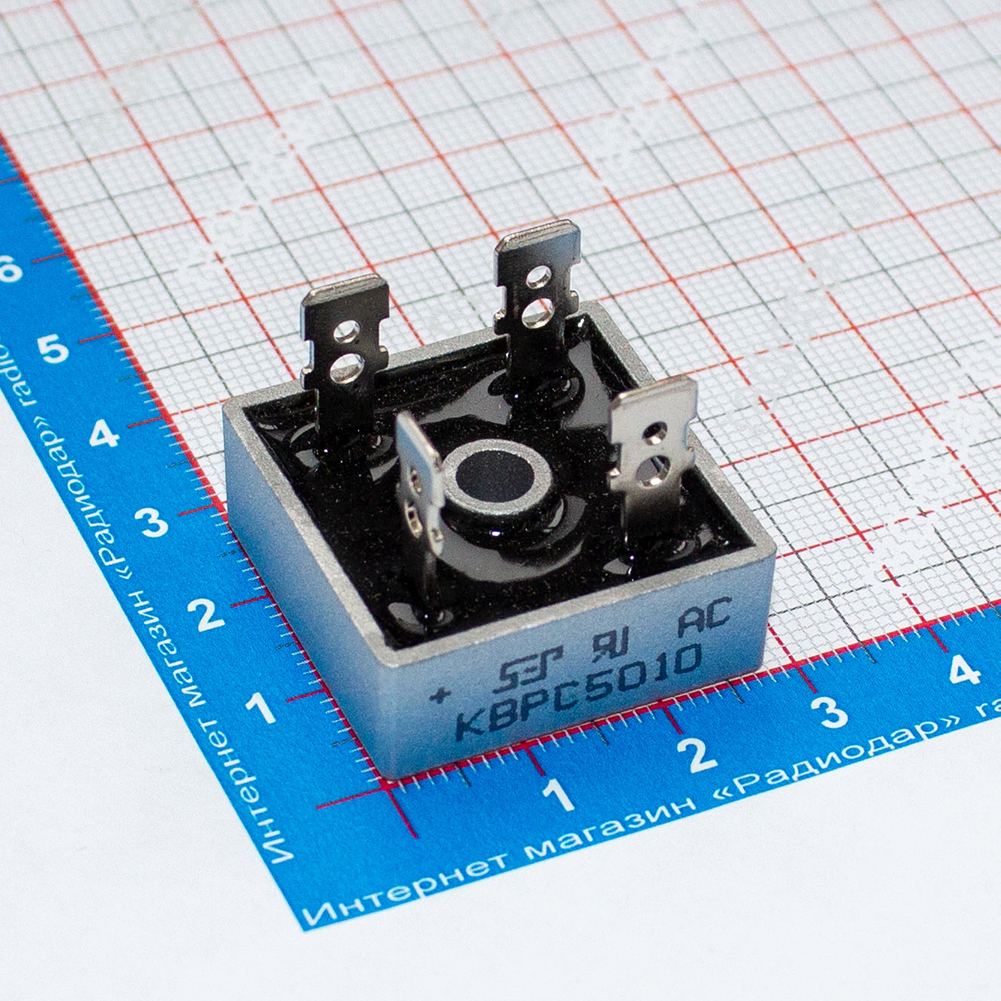

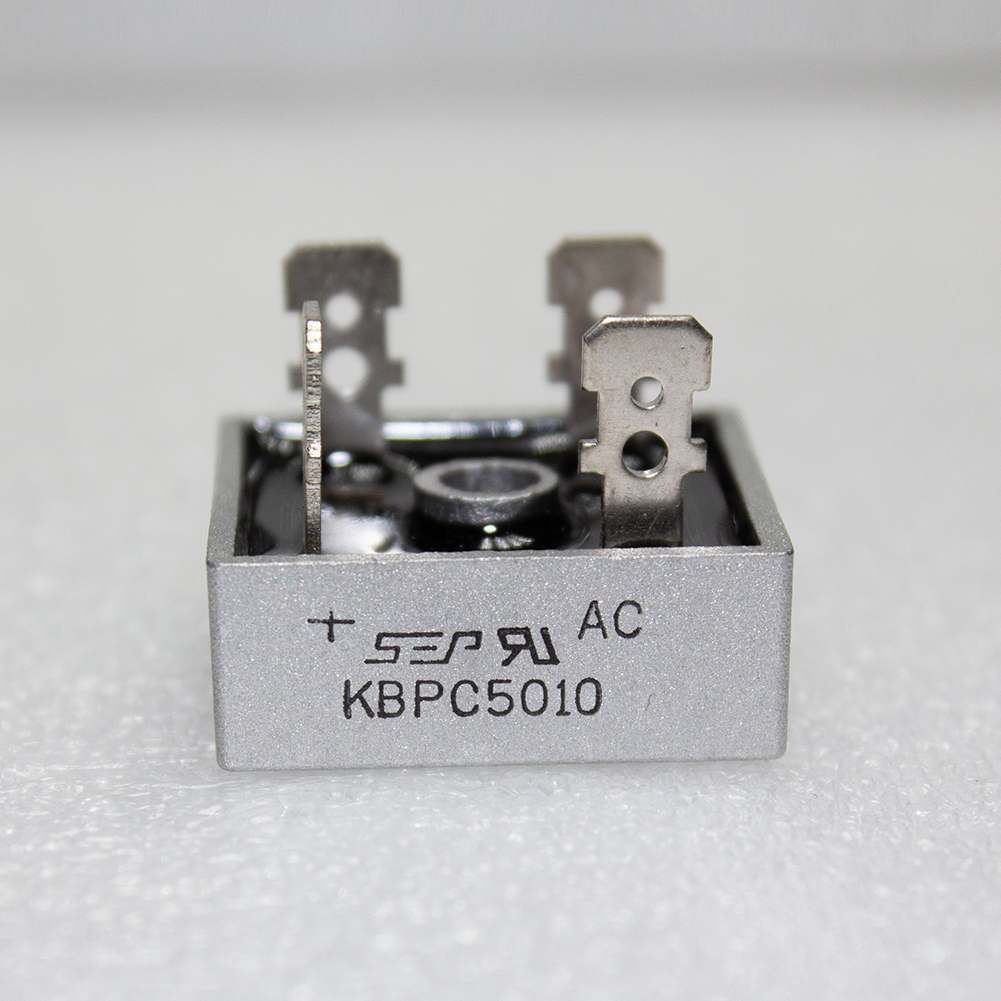

Одни из самых популярных в схемотехнике диодных мостов серии KBPC50** представляют собой 4 диода, соединенных по схеме Греца и размещенных в квадратном металлическом корпусе и плоскими выводами (в модели с буквой "W" обычные проволочные выводы).

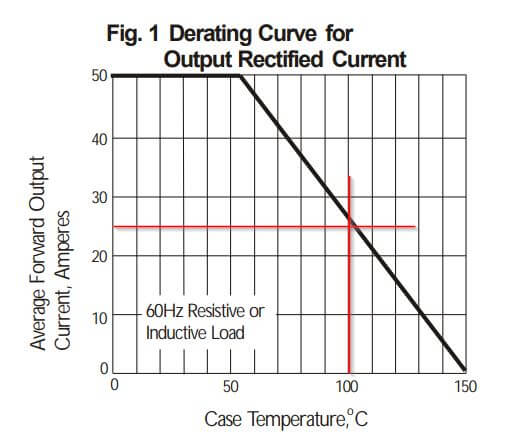

ВАЖНОЕ ЗАМЕЧАНИЕ: В отношении указанных производителем 50 ампер - согласно графику зависимости температуры и тока, размещенному в datasheet, 50 Ампер это пиковое (импульсное) значение выпрямляемого тока при условии температуры корпуса ниже 50°С.
Если рассматривать установившийся режим работы с рабочей температурой до 100°С, то средневыпрямленный ток будет не более 25 ампер. На больший (номинальный) ток рассчитывать не стоит.
Строение
Кристаллы диодов распологаются между двумя пластинами (в оригинальных брендовых и качественных моделях проводники выполнены из меди). К каждой из пластин приварен вывод для подключения переменного напряжения (имеют обозначения "AC") и для отвода выпрямленного (имеют обозначения "+" и "-" согласно полярности).

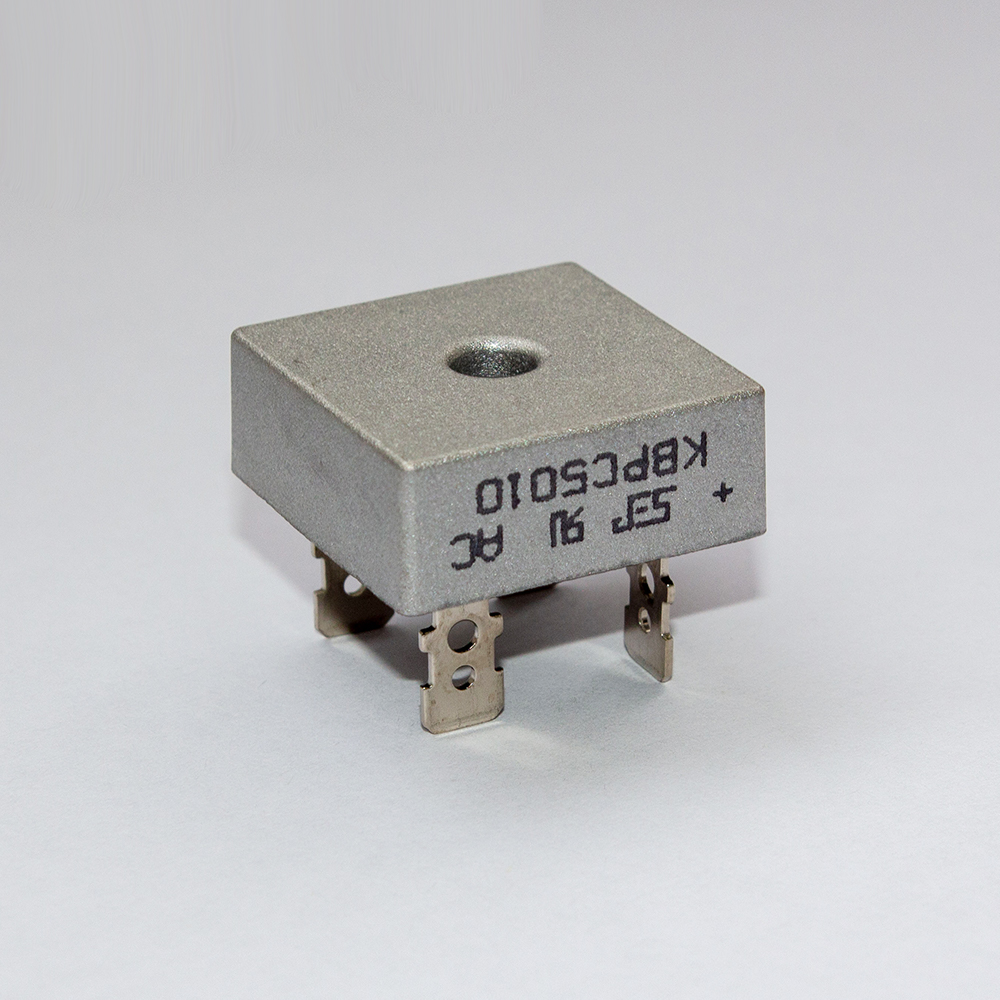

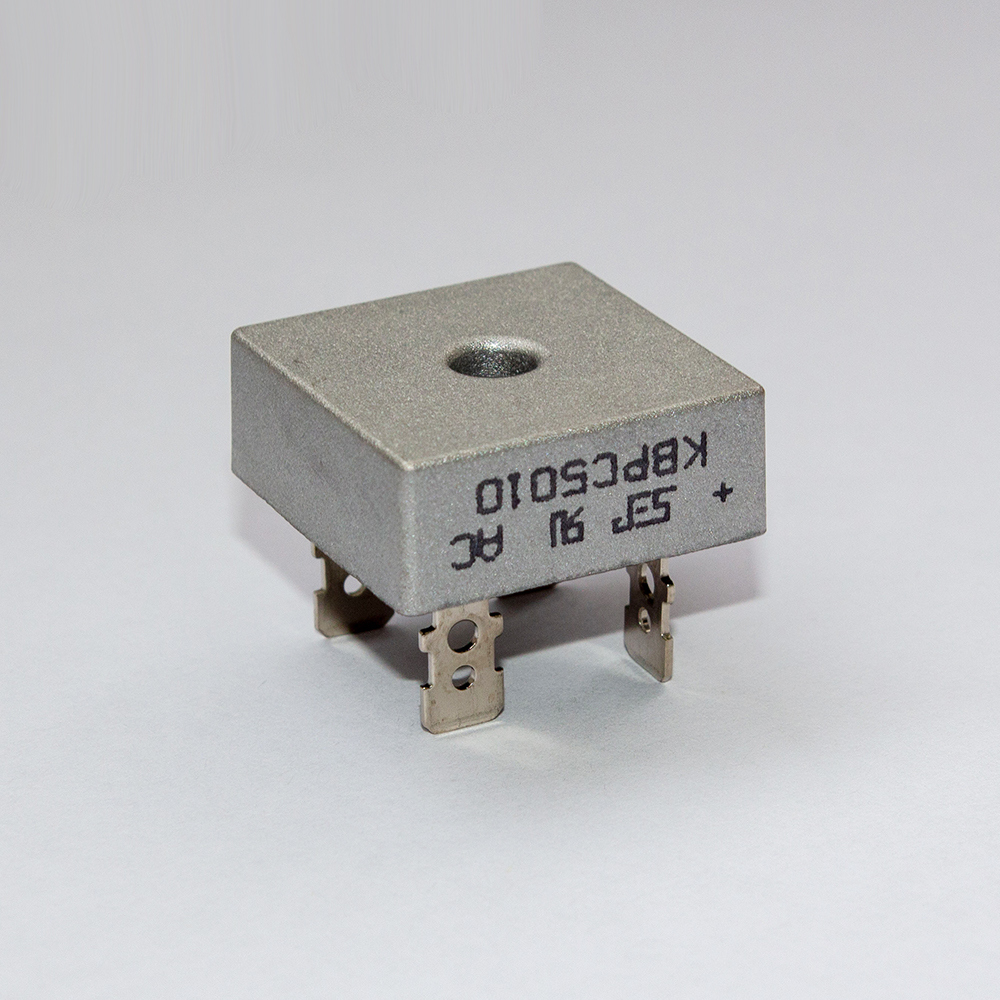

Вся конструкция с пластинами и кристаллами помещена в металлический корпус и залита эпоксидной смолой. По середине корпуса имеется сквозное отверстие для установки диодного моста на радиатор для более лучшего отвода тепла (рекомендуется при работе с большими токами).
Корпус

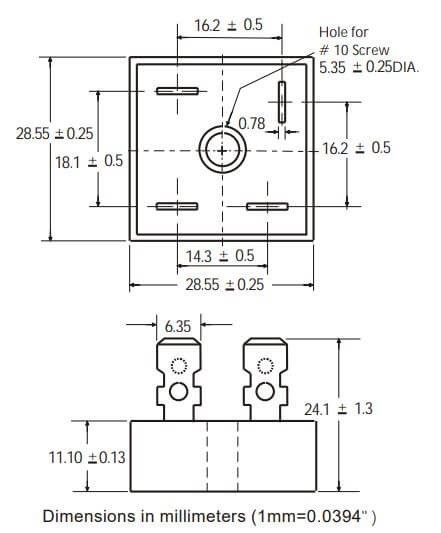

Внешний вид корпуса и его размеры приведены на чертеже
Обозначение
Диодные мосты серии KBPC в своем обозначении содержат следующие параметры:
KBPC5007W
KBPC - тип корпуса
50 - значение максимального выпрямленного тока
07 - значение максимального выпрямляемого напряжения (где 005 - это 50 вольт, 07 - 700, и самый максимальный показатель 10 - 1000 вольт)
W - обозначение типа выводов, с буквой "W" проволчные (радиальные) и без буквы "W" - плоские
