2N5551

Биполярный высокочастотный кремниевый NPN транзистор средней мощности. Наиболее часто применяется в схемах усилителей с высокими напряжениями, а также в низкочастотных устройствах с повышенным напряжением питания и низким уровнем шумов.

Характеристики

  • Структура: N-P-N
  • Напряжение коллектор-эмиттер (max): 160 Вольт
  • Напряжение коллектор-база (max): 180 Вольт
  • Напряжение эмиттер-база (max): 6 Вольт
  • Ток коллектора (max): 0.6 А
  • Рассеиваемая мощность коллектора (max): 0.625 Вт
  • Коэффициент усиления транзистора по току (hfe): от 80 до 250
  • Граничная частота коэффициента передачи тока: 100 МГц
  • Корпус: TO-92 либо SOT-23

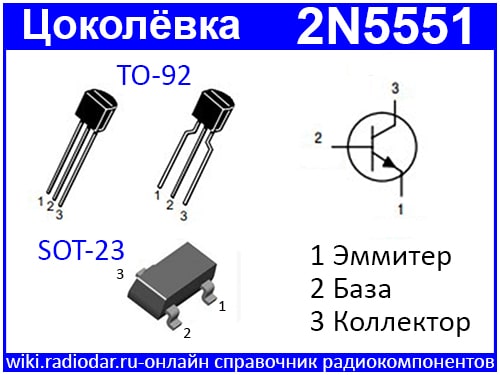

Назначение выводов

Имеется два варианта исполнения корпуса транзистора 2N5551:
2N5551 Pinout Radiodar Wiki
1) TO-92 (обозначение 2n5551) - корпус небольшого размера с двумя вариантами выводов, один стандартный - с прямыми, и второй - с выгнутыми.
2) SOT-23 (обозначение MMBT5551) - SMD версия транзистора

Комплементарная пара

Для транзистора 2N5551 комплементарной парой является транзистор 2N5401 c PNP-структурой.

Аналоги

Наиболее подходящими для замены транзистора 2N5551 являются следующие аналоги:
NTE194
2N5551G
2N5833
