Популярные N-канальные полевые транзисторы в корпусе среднего размера (ТО-220) являются современными высокопроизводительными полупроводниковыми компонентами производства компании Infineon Technologies. Транзисторы обладают очень низким сопротивлением в открытом состоянии - 0.008 Ом - благодаря чему получили распространение в цепях коммутации электротехники, преобразователях, инверторах и другом силовом электрооборудовании. Поддерживают максимальное напряжение до 55 вольт и максимальный ток не более 110 ампер. Общая рассеиваемая мощность не должна превышать 200 ватт.
Характеристики
| Тип | Структура | N-канал | |
| Uси макс | Максимальное напряжение сток-исток | 55 | Вольт |
| Iси макс | Максимальный ток сток-исток | 110 | Ампер |
| Uзи макс | Максимальное напряжение затвор-исток | ±20 | Вольт |
| Rds (on) | Сопротивление канала в открытом состоянии Rси вкл. | 0.008 (при 62А, 10В) | Ом |
| Pси макс. | Максимальная рассеиваемая мощность | 200 | Ватт |
| S | Крутизна характеристики | 44 | |
| Case | Тип корпуса | TO220AB | |
| VGS(th) | Пороговое напряжение затвора | от 2 до 4 | Вольт |
| Weight | Вес | 2,5 | Грамм |

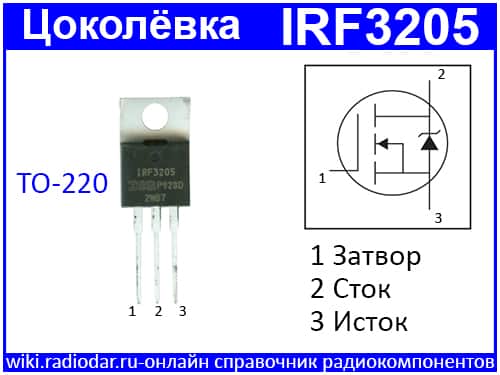

Назначение выводов
Транзистор выпускается в одном единственном корпусе - ТО220. Назначения выводов приведены на рисунке:
