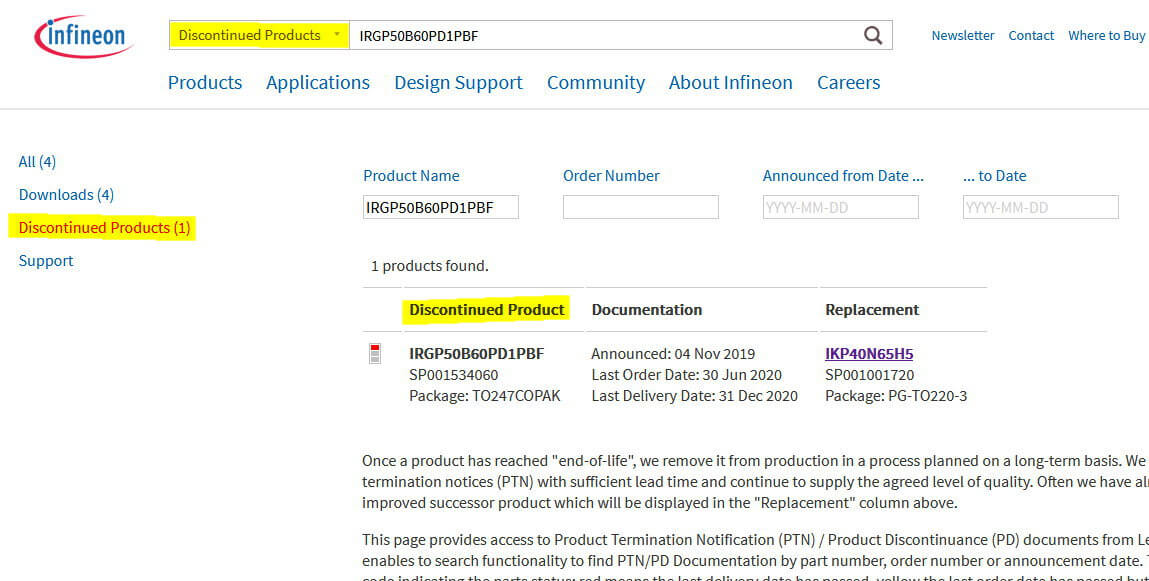

Мощный биполярный транзистор с изолированным затвором (далее - БТИЗ) изготовленный по технологии NPT IGBT относится к семейству WARP2 и применяется в работе на частотах до 150 кГц (импульсные источники питания мощностью до 12 кВатт). В транзистор встроен антипараллельный HEXFRED диод на 25 ампер, обеспечивающий возможность работы с более высокими токами обратного восстановления.
Благодаря применению технологии WARP2 и втрое меньшей величине кристалла БТИЗ транзисторы IRGP50B60PD1 обеспечивают высокие показатели тока и более улучшенные тепловые характеристики (по сравнению с одноразмерными кристаллами полевых транзисторов).
Максимальная величина напряжения до 600 вольт, при этом транзистор в корпусе TO-247 выдерживает ток коллектора до 75 ампер (при 25°С) и до 45 ампер (при 100°С). Токи диода могут достигать до 65 и 25 ампер соответственно. При этом, падение на открытом транзисторы не превышает 2-х вольт (при токе коллектора 33 ампера).
Характеристики
Тип | Структура | NPT IGBT (БТИЗ) | с диодом |
Vces макс | Максимальное напряжение коллектор-эмиттер | 600 | Вольт |
Ic макс | Максимальный ток коллектор-эмиттер (при t=25°С) | 75 | Ампер |
Ic макс | Максимальный ток коллектор-эмиттер (при t=100°С) | 45 | Ампер |
Icm макс | Импульсный ток коллектора | 150 | Ампер |
Vce(on) макс | Напряжение насыщения (при Ic=50А) | 2.85 | Вольт |
td(on) | Время задержки включения | 30 | нс |
td(off) | Время задержки выключения | 130 | нс |
T | Рабочая температура | -55...+150 | °С |
Case | Тип корпуса | TO-247AC | |
VGS(th) | Управляющее напряжение | 5.5 | Вольт |
Weight | Вес | 7,5 | Грамм |
Назначение выводов
Транзистор выпускается в одном единственном корпусе - ТО-247AC. Назначения выводов приведены на рисунке:
