Двухканальный электронный терморегулятор представляет собой готовое к эксплуатации устройство для контроля температуры двух независимых зон с раздельной настройкой алгоритма работы по каждому их них. Применяется в автоматизированных системах контроля инкубации птиц, теплых полов, подогрева теплиц и бассейнов, в электромангалах и прочих бытовых устройствах.
ОПИСАНИЕ

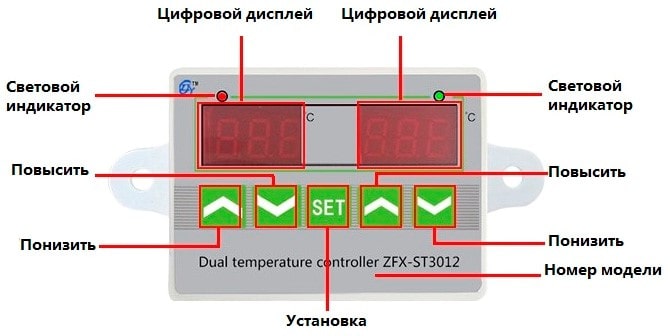

Терморегулятор ZFX-ST3012 помещен в корпус белого цвета размером 90*60*27 мм. В нижней области устройства выходят кабели и провода для подключения питания, термодатчиков и нагрузок обоих каналов. На передней панели размещаются два независимых 3-х разрядных цифровых индикатора и органы управления - 5 кнопок.
Для крепления к поверхности целевого устройства на корпусе предусмотрены два ушка.
Имеется три варианта исполнения термореле, различающиеся по напряжению питания: постоянные 12 и 24 вольта и переменное 220 вольт.
ХАРАКТЕРИСТИКИ
Диапазон измерения: от -50°С до +110°С
Погрешность измерения: 0.1%
Напряжение питания:
- постоянное 12 Вольт
- постоянное 24 Вольта
- переменное 220 Вольт
Максимальный потребляемый ток: 0.2 Ампера
Тип индикатора: цифровой, 3 разряда
Количество индикаторов: 2
Цвет индикатора: красный
Тип внешнего датчика: NTC (сопротивление 10кОм)
Длина кабеля внешнего датчика: 1 метр
Размер основного блока термостата (д*ш*в): 90*60*26,5 мм.
Размер датчика: 4*20 мм.
Температура эксплуатации: 0…+50°С
Относительная влажность: не более 85%
Комплектация: блок термостата, 2 внешних датчика температуры и инструкция на русском языке.
ВНИМАНИЕ: для моделей 12 и 24 Вольта источник питания в комплект не входит (приобретается отдельно)!
СХЕМА ПОДКЛЮЧЕНИЯ
В связи с наличием трех модификаций терморегуляторов модели ZFX-ST3012 необходимо обратить внимание на отмеченное на задней стенке устройства напряжение питания и дальнейшие подключения производить согласно номинальному значению.

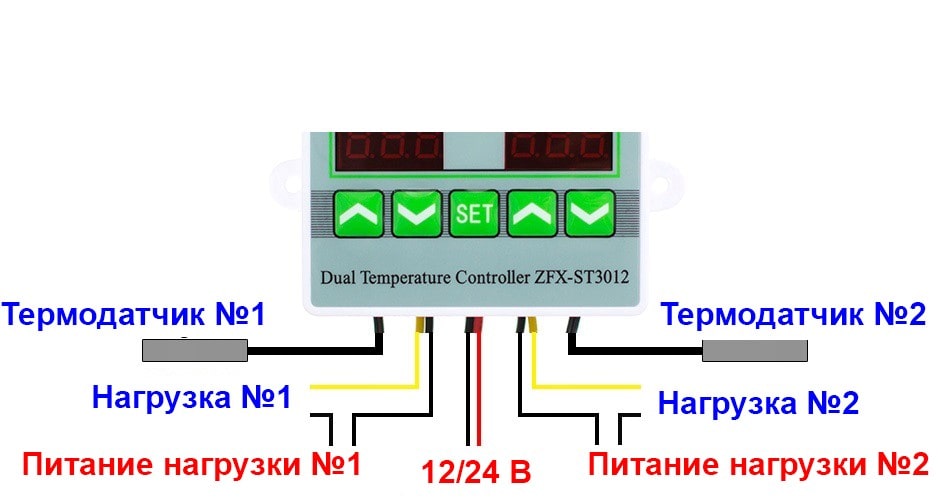

Схема подключения постоянного напряжения 12 либо 24 вольта:

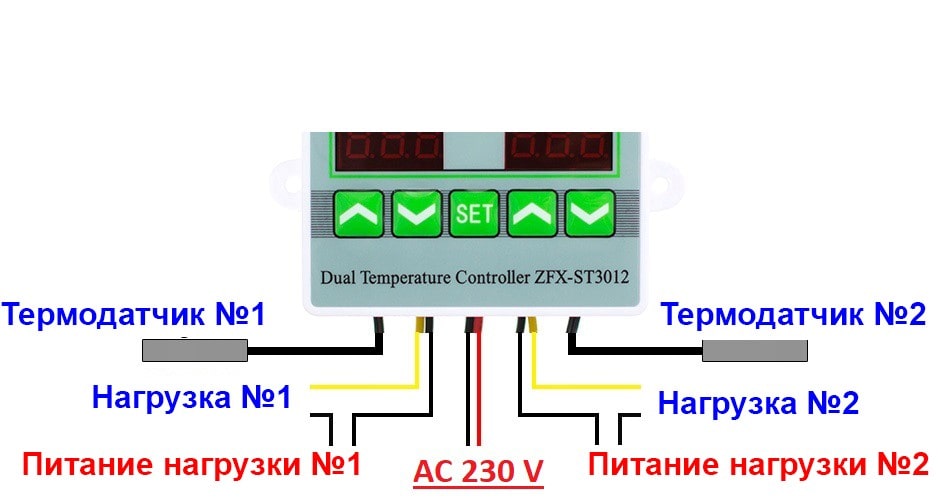

Схема подключения сети переменного напряжения 220 вольт:
ВНИМАНИЕ: напряжение 220 вольт является опасным для жизни! Производить подключения разрешается только имеющим допуск к работе с электричеством!
Рекомендуется производить подключение питания только после монтажа устройства и разводки температурных датчиков и исполнительной нагрузки.
НАСТРОЙКА
Для установки собственных параметров контроля температуры необходимо нажать кнопку "SET" и удерживать в течении 5 секунд. Затем кнопками "вверх" и "вниз" выбрать параметр и еще раз нажать на кнопку "SET". Теперь устанавливаем необходимое значение выбранного параметра. Все установки запишутся в энергонезависимую память автоматически.
Таблица кодировки параметров меню терморегулятора ZFX-ST3012:
| Код | Наименование параметра | Диапазон значений | Установки по умолчанию |
| HC | Нагрев либо охлаждение | H/C | C |
| D | Гисторезис | 1-30 | 5°С |
| LS | Сигнал при превышении t | -50...+110°C | 110°C |
| HS | Сигнал при снижении t | -50...+110°C | -50°C |
| CA | Калибровка датчика | -10...+10°C | 0°C |
| PT | Время задержки включения | 0 – 10 минут | 1 минута |
Для сброса настроек к заводским необходимо одновременно нажать на обе кнопки "вверх" и "вниз" и дождаться появления символов "888" на экране выбранного канала. Затем отключить и через несколько секунд снова подключить питание терморегулятора.
